Bancos de Capacitores Fijos

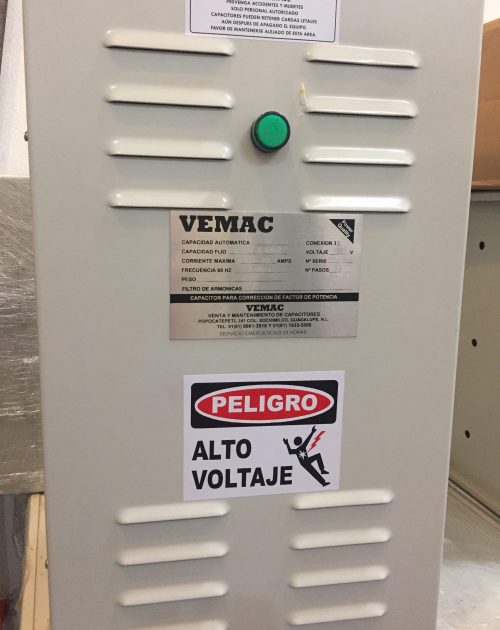

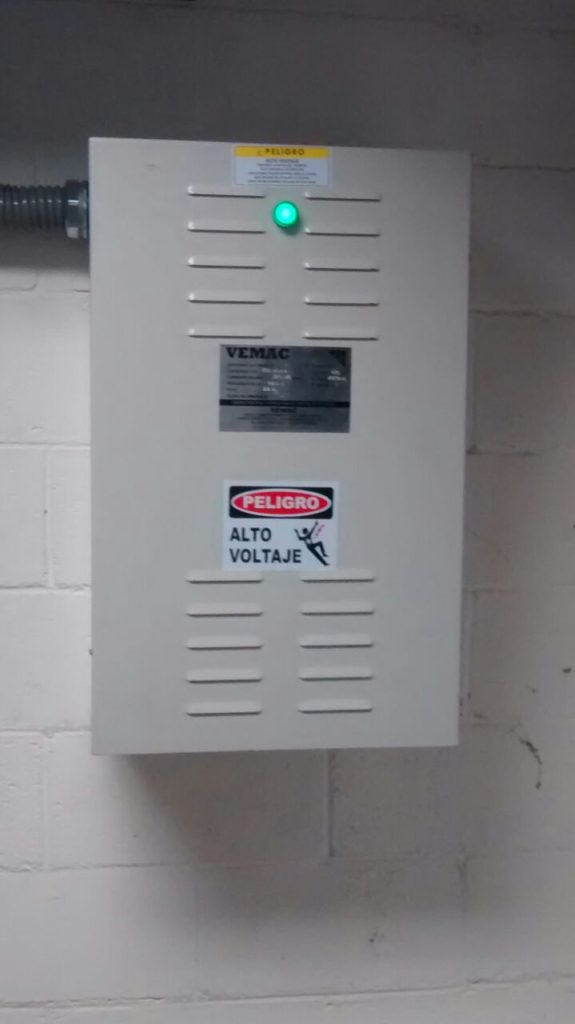

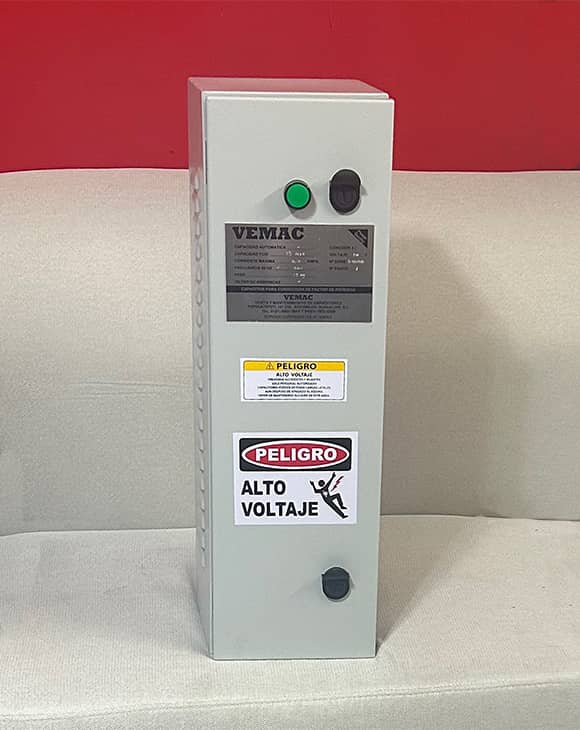

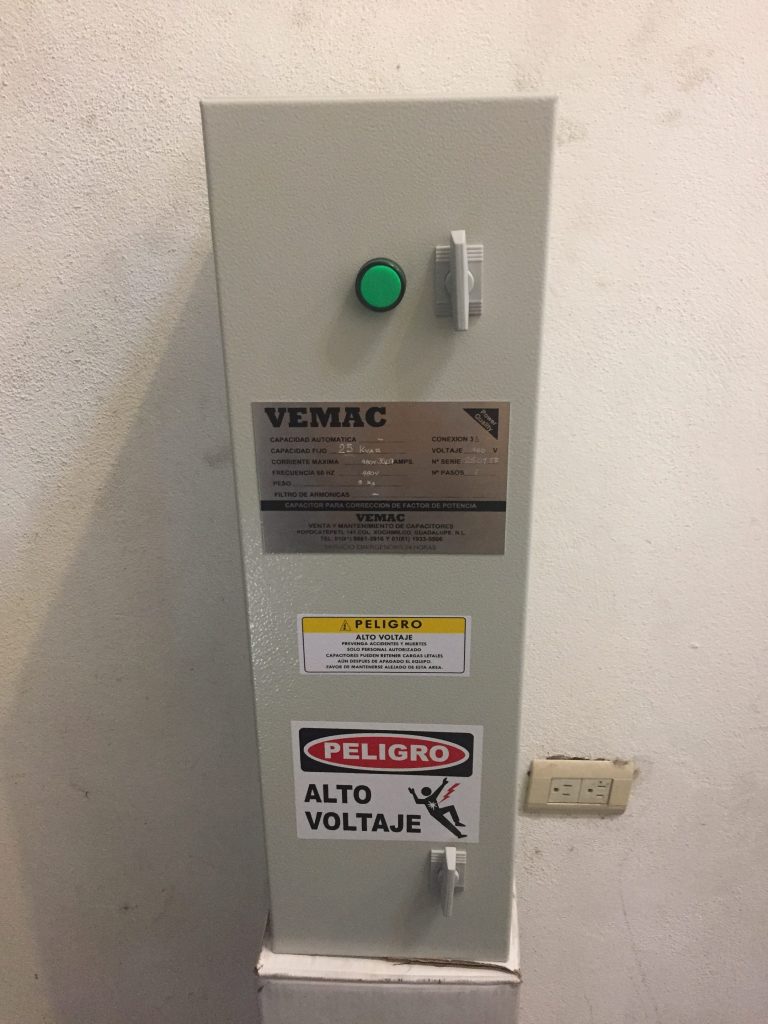

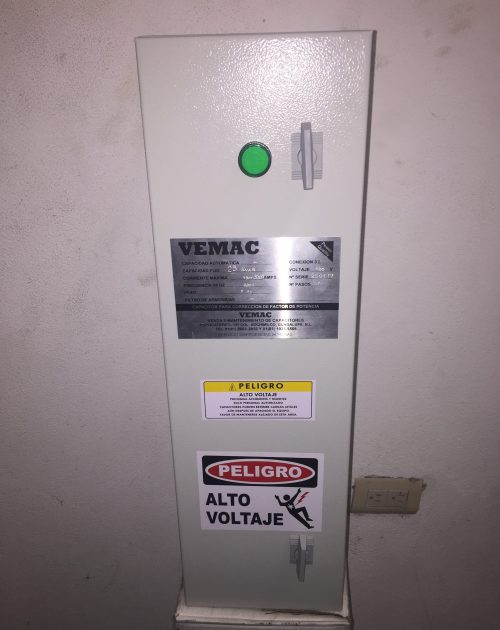

BANCOS DE CAPACITORES FIJOS

Los bancos de capacitores fijos, son ideales para la corrección del factor de potencia en aplicaciones donde la carga no cambia.Los bancos de capacitores fijos están disponibles desde 5 kvar hasta 150 kvar en 240V y de 5 kvar hasta 300 kvar en 480V.

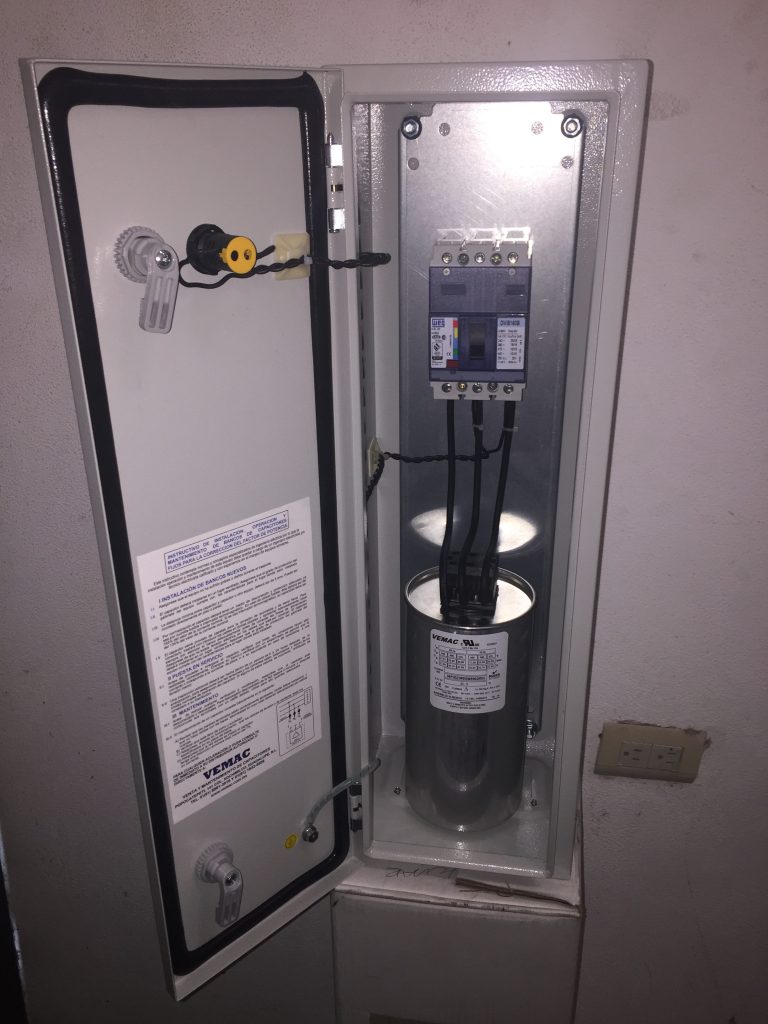

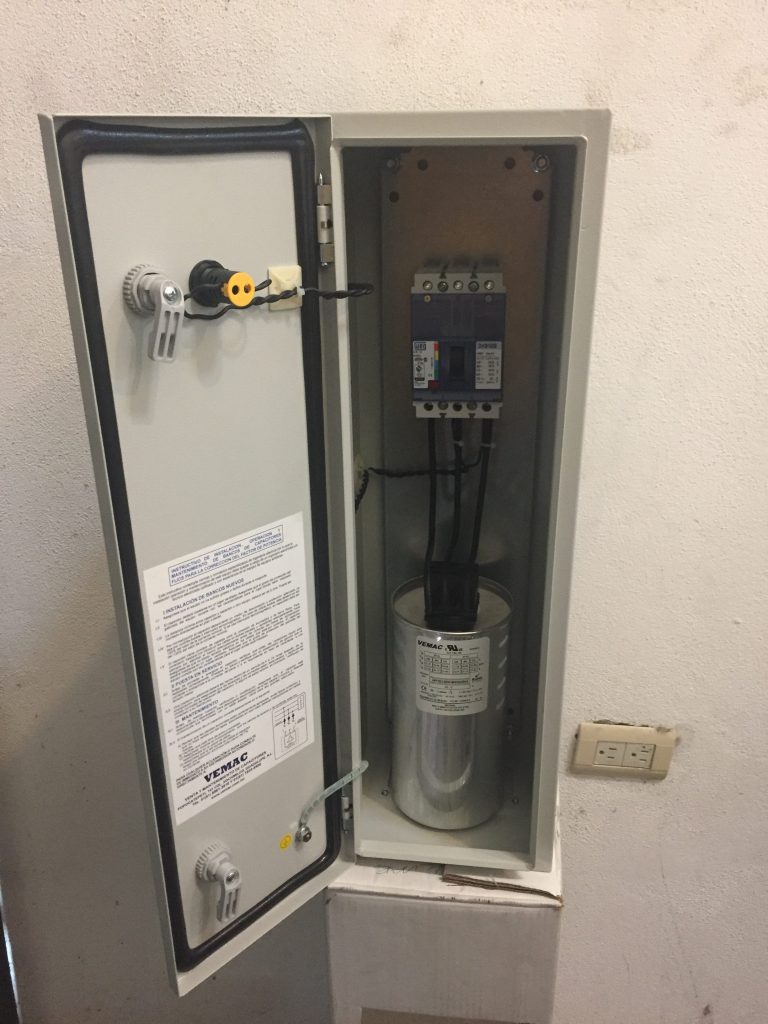

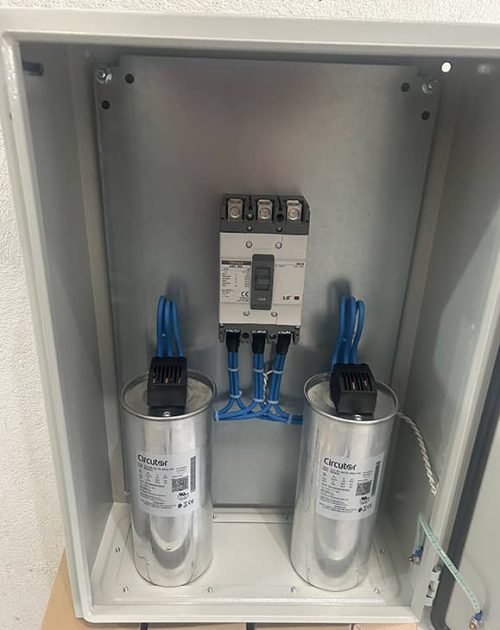

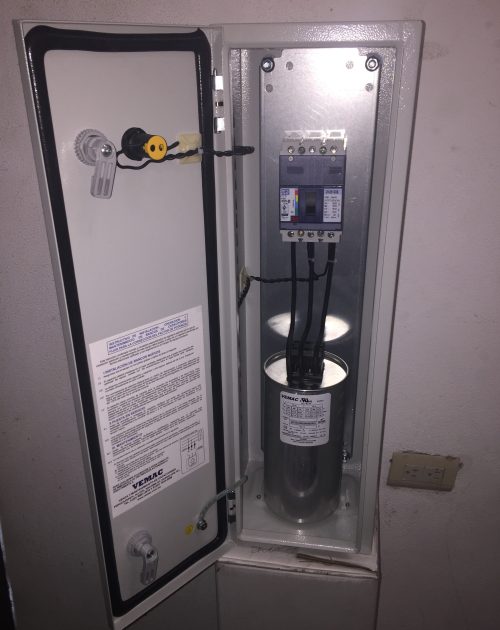

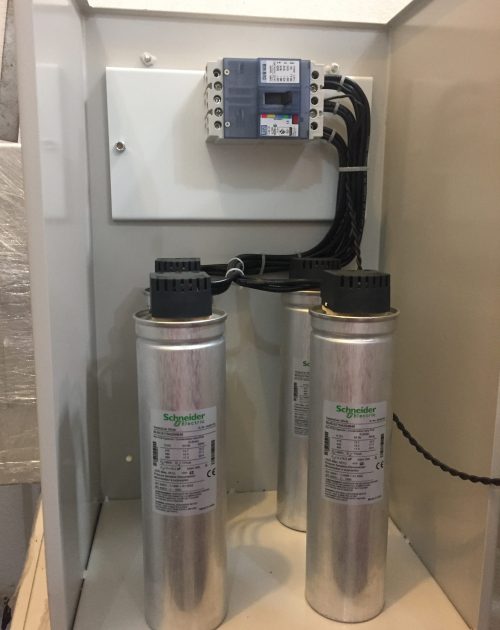

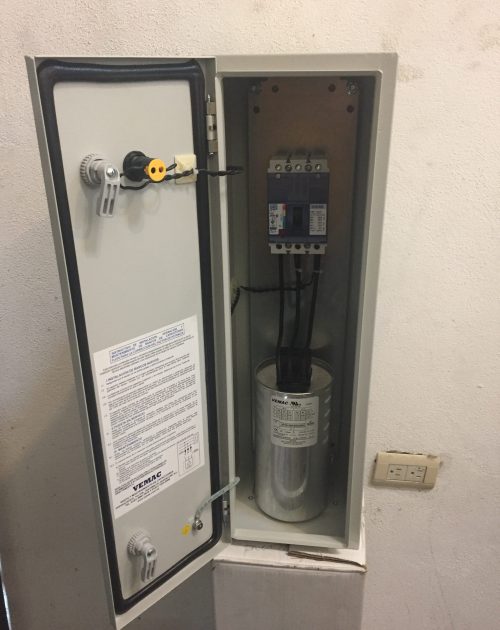

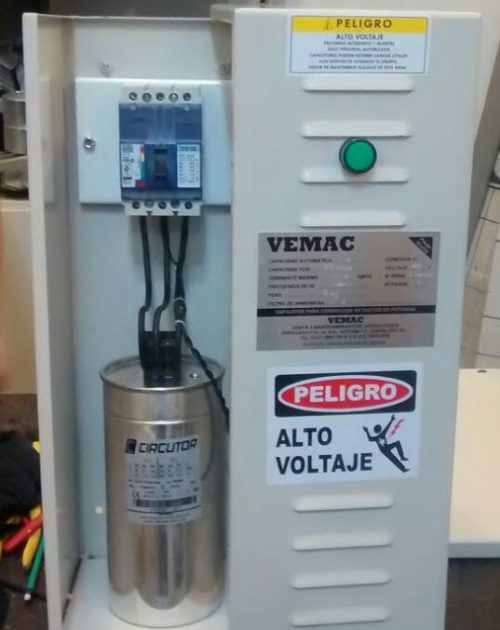

Se comercializan sin o con interruptor principal, el cual es integrado en el interior del mismo.

Diseñados con equipo de la más alta calidad Circutor-Siemens-Coposa-Electronicon-Abb-Arteche.

NORMAS

IEC 831-1/2

Certificación UL

UL810

CARACTERÍSTICAS

2 años de garantía

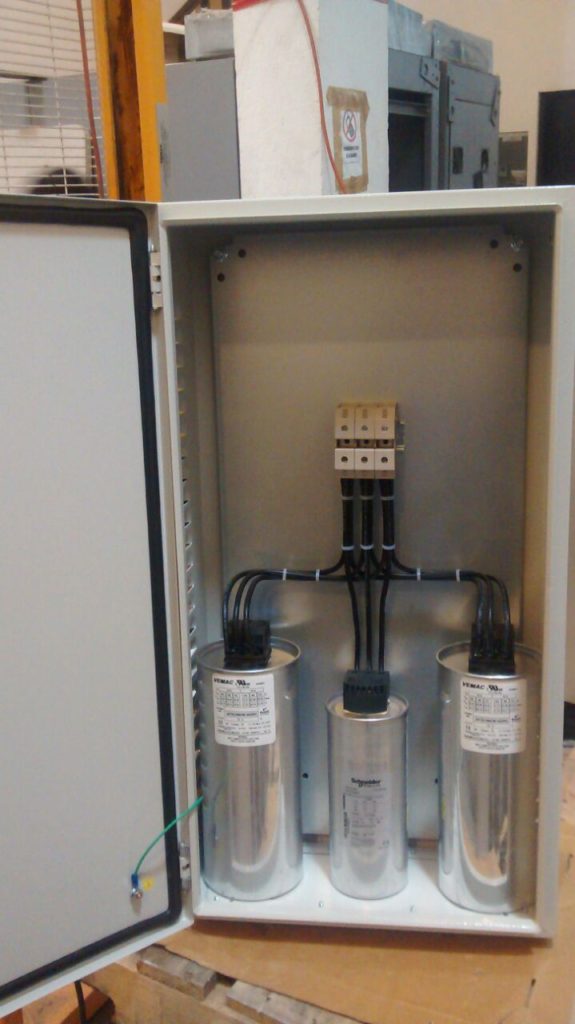

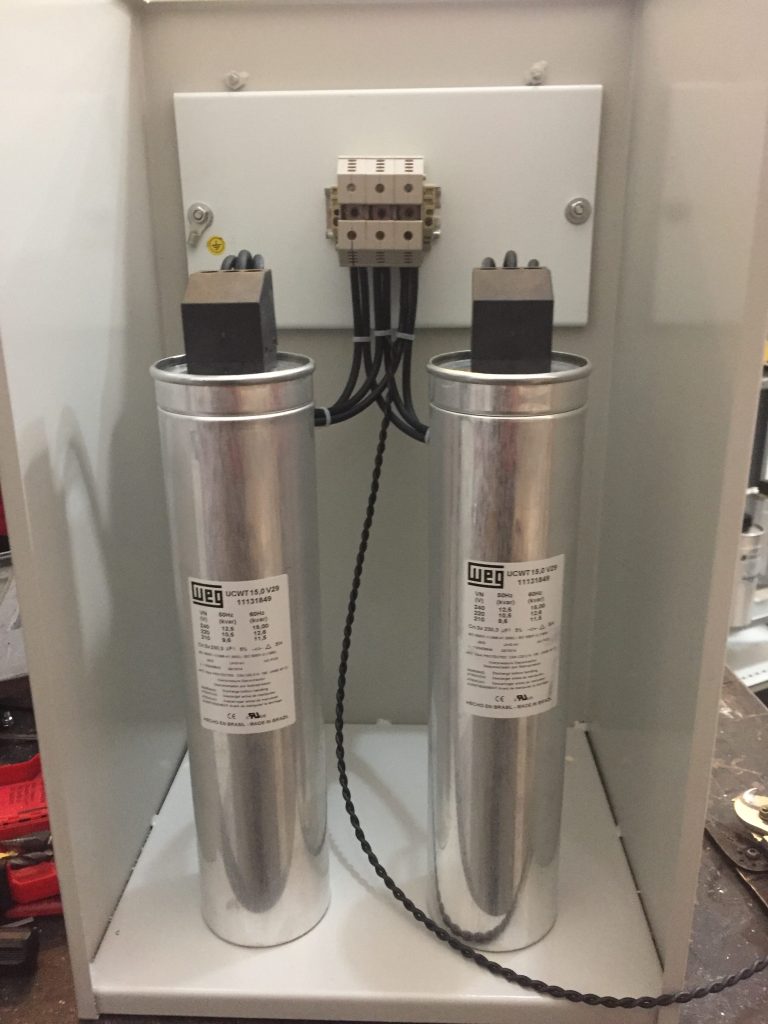

Sistema de protección que consiste en un desconectador interno por sobrepresión, un fusible de alta capacidad interruptiva, que están integrados en cada una de las unidades del banco de capacitores proporcionando una seguridad total.

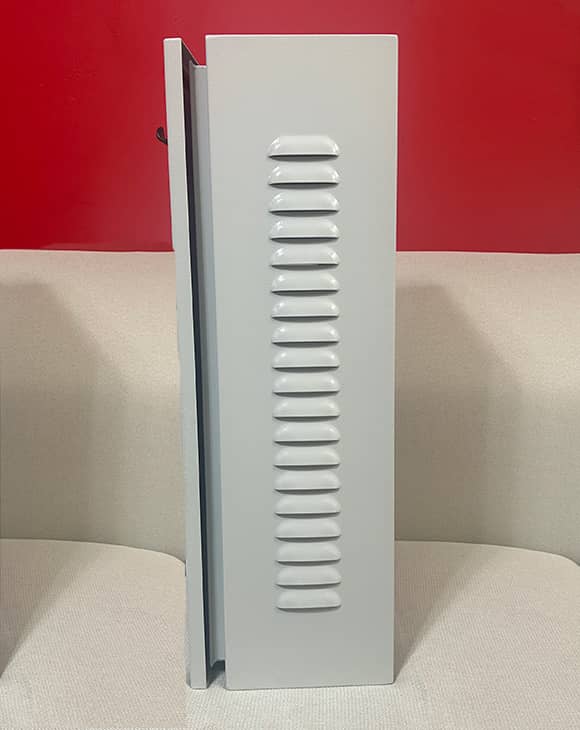

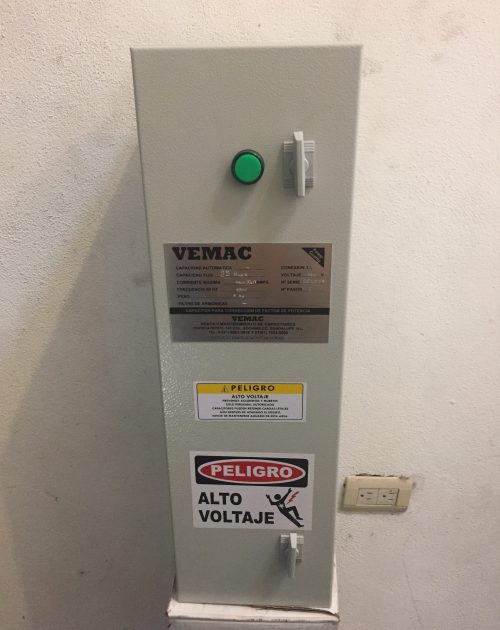

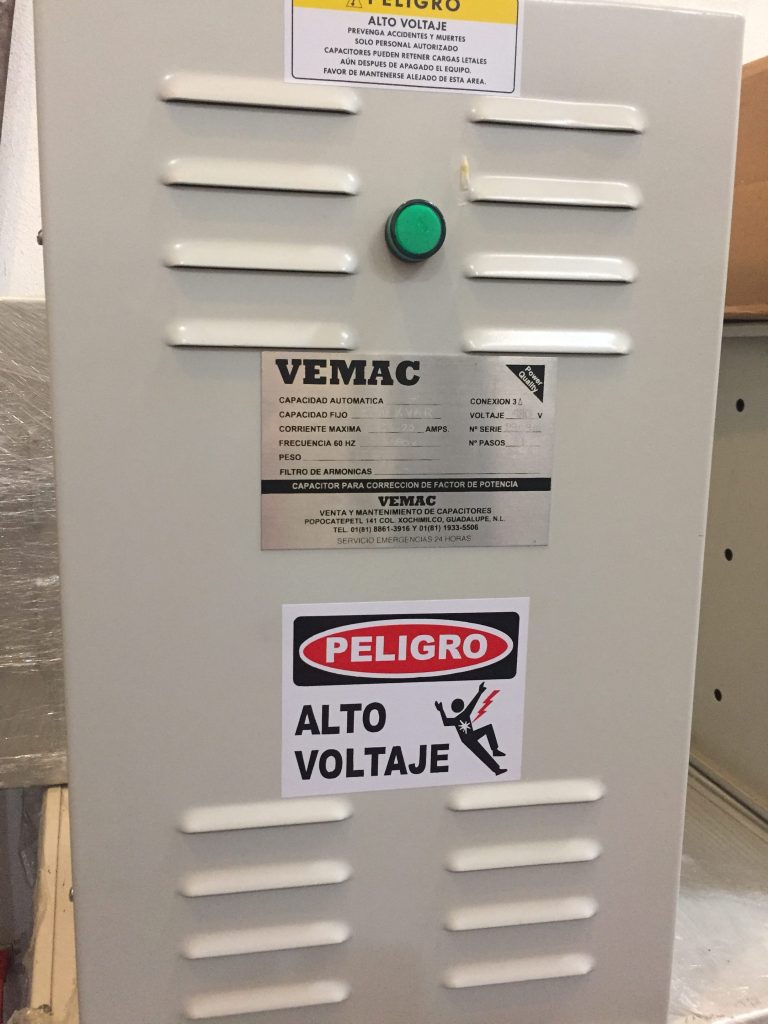

Gabinete nema 1(uso interior) y gabinete nema 3r(uso exterior) con rejillas de ventilación.

Capacitor con resistencia de descarga individual.

Diseño a la medida.

Voltaje máximo de operación 525V.

Las principales razones para corregir el factor potencia con Capacitores Vemac

Reducen el monto del recibo de la energía al eliminar penalizaciones por bajo Factor de Potencia y dan bonificaciones que pueden llegar hasta el 2.5% del total del pago.

Disminuyen pérdidas por calentamiento en cables, transformadores y motores.

Liberan capacidad instalada en la planta en transformadores y cables.

Mejoran la regulación del voltaje en toda la planta.

Evitan desgaste prematuro del equipo por exceso de calentamiento causado por el bajo voltaje.

Disminuyen el consumo total de energía incluyendo el de demanda máxima e instalados correctamente, dan ahorros del 3 al 6% del consumo total.

TABLA DE SELECCIÓN DEL PRODUCTO

240 VOLTS POTENCIA (KVAR) TENSIÓN (V) DIMENSIONES (CM)
BCF0005240 5 240 30 x 20 x 15
BCF0010240 10 240 40 X 30 X 20
BCF0015240 15 240 40 X 30 X 20
BCF0020240 20 240 60 X 40 X 30
BCF0025240 25 240 60 X 40 X 30
BCF0030240 30 240 60 X 40 X 30
BCF0035240 35 240 60 X 50 X 30
BCF0040240 40 240 60 X 80 X 30
BCF0045240 45 240 60 X 80 X 30
BCF0050240 50 240 100 X 80 X 40
BCF0055240 55 240 100 X 80 X 40
BCF0060240 60 240 100 X 100 X 40
BCF0065240 65 240 100 X 100 X 40
BCF0070240 70 240 100 X 100 X 40
BCF0075240 75 240 100 X 100 X 40
BCF0080240 80 240 80 X 60 X 30
BCF0085240 85 240 80 X 60 X 30
BCF0090240 90 240 100 X 60 X 30
BCF0095240 95 240 100 X 60 X 30
BCF0100240 100 240 100 X 70 X 30
BCF0105240 105 240 100 X 70 X 30
BCF0110240 110 240 100 X 70 X 30
BCF0115240 115 240 100 X 70 X 30
BCF0120240 120 240 100 X 80 X 30
BCF0125240 125 240 100 X 80 X 30
BCF0130240 130 240 100 X 80 X 30
480 VOLTS POTENCIA (KVAR) TENSIÓN (V) DIMENSIONES (CM)
BCF00005480 5 480 30 x 20 x 15
BCF0010480 10 480 40 X 30 X 20
BCF0015480 15 480 40 X 30 X 20
BCF0020480 20 480 40 X 30 X 20
BCF0025480 25 480 40 X 30 X 20
BCF0030480 30 480 40 X 30 X 20
BCF0035480 35 480 40 X 30 X 20
BCF0040480 40 480 40 X 30 X 20
BCF0045480 45 480 40 X 30 X 20
BCF0050480 50 480 60 X 50 X 30
BCF0055480 55 480 60 X 50 X 30
BCF0060480 60 480 60 X 50 X 30
BCF0065480 65 480 60 X 50 X 30
BCF0070480 70 480 60 X 50 X 30
BCF0075480 75 480 60 X 80 X 30
BCF0080480 80 480 60 X 50 X 30
BCF0085480 85 480 60 X 50 X 30
BCF0090480 90 480 70 X 60 X 30
BCF0095480 95 480 70 X 60 X 30
BCF0100480 100 480 70 X 60 X 30
BCF0105480 105 480 70 X 60 X 40
BCF0110480 110 480 70 X 60 X 40
BCF0115480 115 480 70 X 60 X 40
BCF0120480 120 480 70 X 60 X 40
BCF0125480 125 480 70 X 60 X 40
BCF0130480 130 480 70 X 60 X 40
BCF0135480 135 480 70 X 60 X 40
BCF0140480 140 480 100 X 60 X 40
BCF0150480 150 480 100 X 60 X 40
BCF0155480 155 480 100 X 80 X 40
BCF0160480 160 480 100 X 80 X 40
BCF0165480 165 480 100 X 80 X 40
BCF0175480 175 480 100 X 80 X 40
BCF0180480 180 480 100 X 80 X 40
BCF0190480 190 480 100 X 80 X 40
BCF0200480 200 480 100 X 80 X 40
BCF0225480 225 480 120 X 80 X 40
BCF0250480 250 480 120 X 80 X 40
BCF0300480 300 480 120 X 80 X 40
