Accesorios

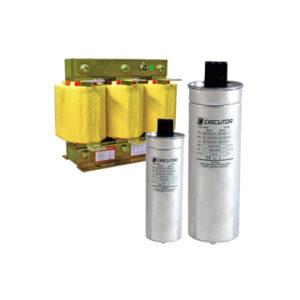

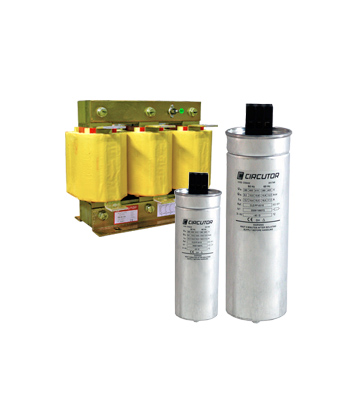

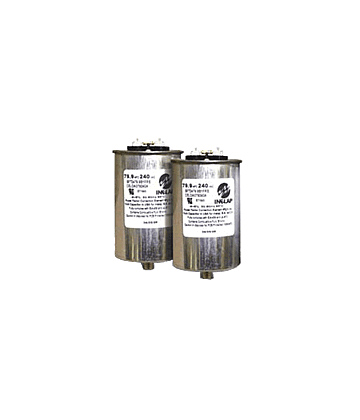

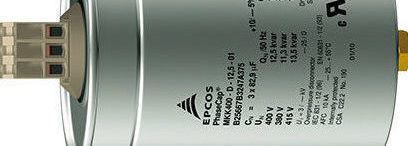

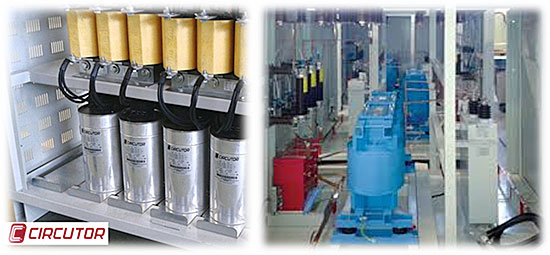

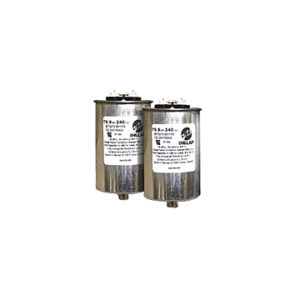

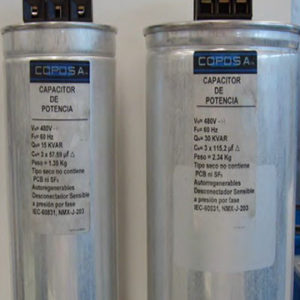

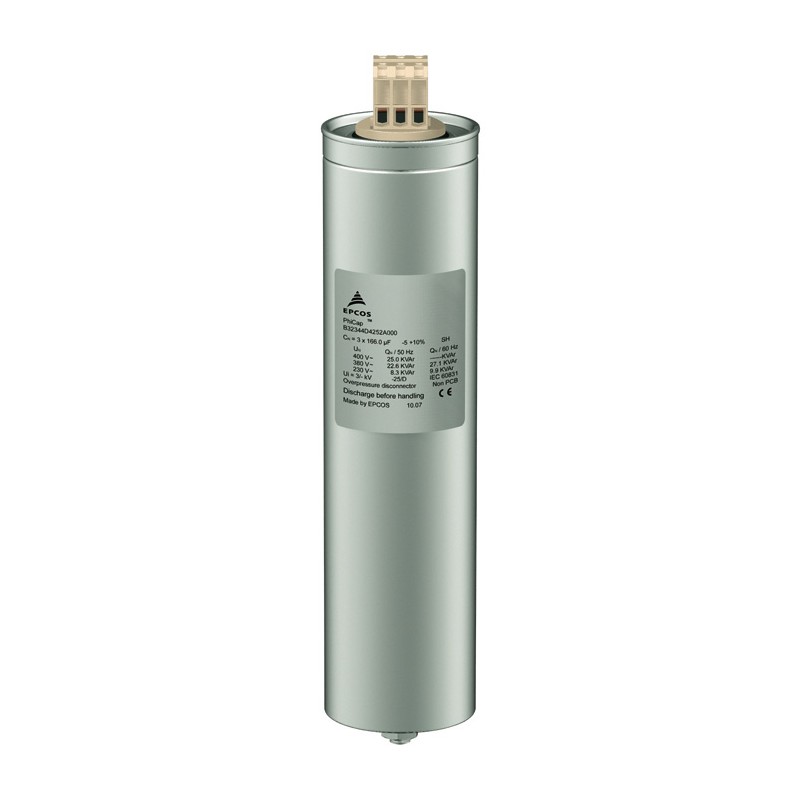

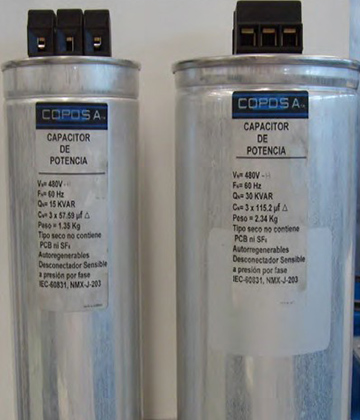

Capacitores marca Circutor, Coposa, Siemens, Epcos, Arteche y Schneider.

Los capacitores para corrección del factor de potencia son trifásicos, de gran diseño térmico, con envases de aluminio cilíndrico, autorregenerables, con sistema de seguridad interno, secos, y encapsulados con resina flexible.
Diseñados para corrección del factor de potencia en aplicaciones industriales y comerciales.
Disponibles en capacidades comerciales de hasta 30 kVAR en 240 V –  480 V.

Normas

IEC 831-1/2

Certificación UL

UL810

Características

2 años de garantía

Trifásicos

Desconectador de seguridad por sobrepresión

Tipo seco impregnado en gas inerte de protección

Sistema de clemas de alta tecnología

Potencia de 5 – 30 Kvar, 240-480V.

Clase de temperatura: -25C a 55C

Alta capacidad de sobre corriente: 1,5 Ie

Alta capacidad de corriente de inserción: 200 Ie

Expectativa de vida: 115000 h

Especial para equipos de capacitores y filtro de armónicas

Interruptores Termomagneticos mca Siemens

Los interruptores termomagneticos mca siemens protegen los equipos de capacitores y filtros de armónicas contra efectos de sobre carga y corto circuitos.

Disponibles en capacidades comerciales de 50 a 1000 A. 240-480V.

Diseñados con equipo de la más alta calidad ELECTRONICON.

Normas

ANCE

Certificación UL

IEC 60947-1

IEC 60269-4

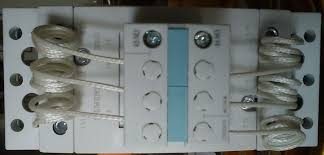

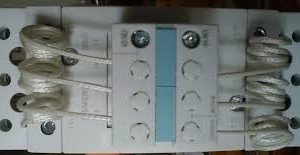

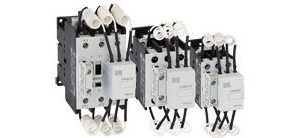

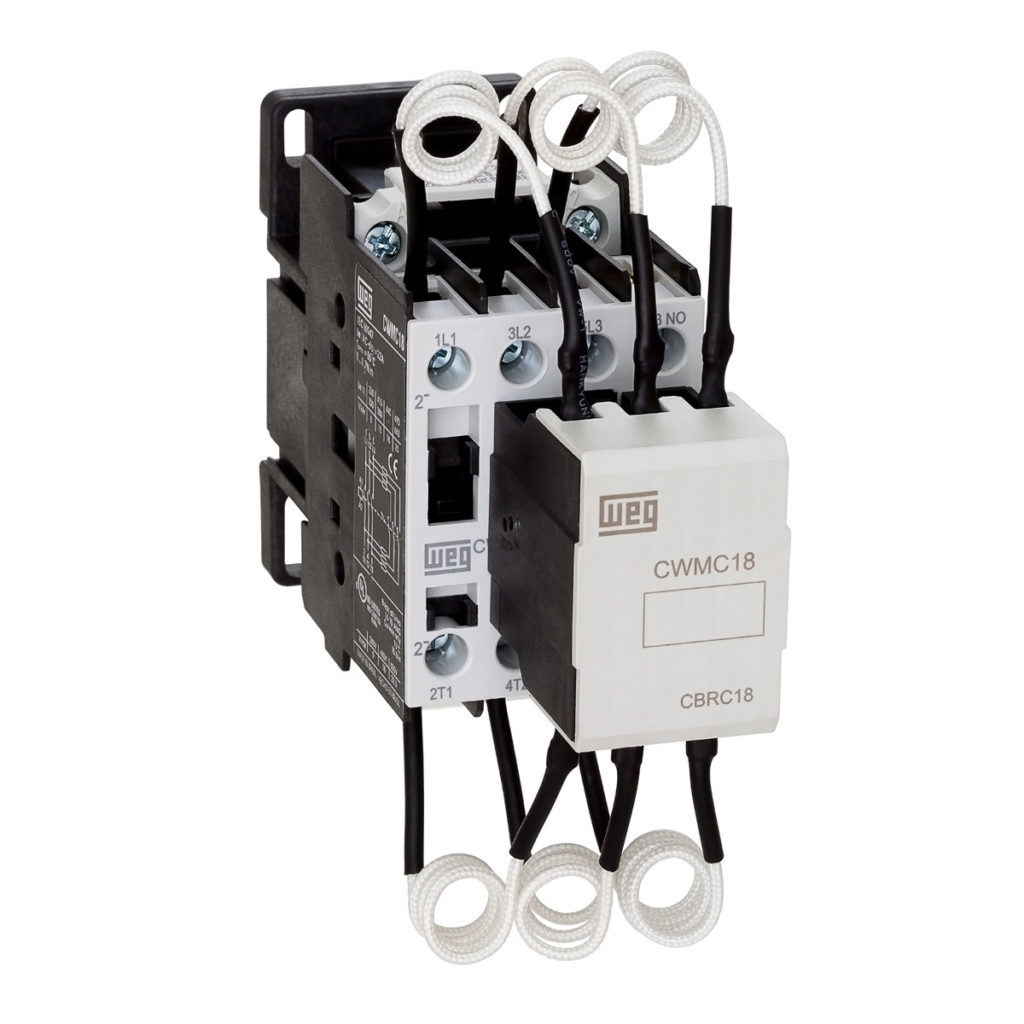

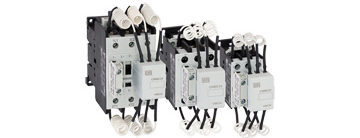

Contactores para Capacitores

Los contactores son diseñados especialmente para trabajar con cargas capacitivas, contienen resistencias de descarga para evitar efectos contraproducentes en la red y la soldadura de los contactores.

Disponibles en capacidades comerciales de 12.5-25-50 Kvar en 240 – 480V.

Normas

ANCE

IEC 60947-1

NMX - J – 515

IEC 337 – 1b

Características

Incrementan la vida de los capacitores

Evitan desgaste de los capacitores

No afectan la calidad de la energía

Capacidad de maniobra: 12.5-25-50 Kvar

Tensión de operación 240/440V 60Hz.

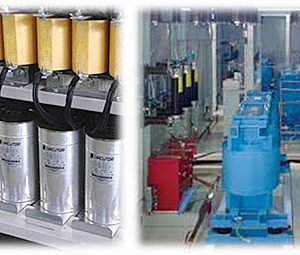

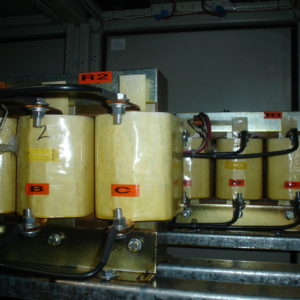

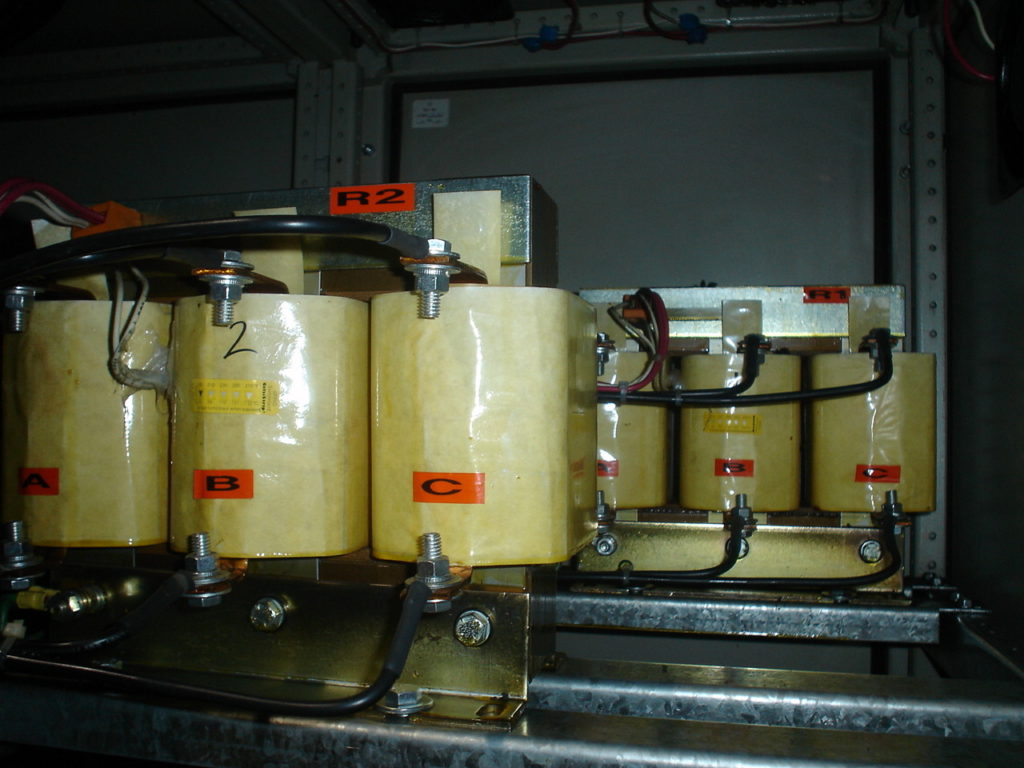

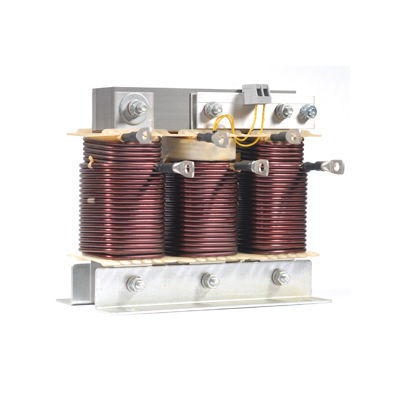

Reactores en Línea

Las cargas no lineales causan perturbaciones en las líneas en forma de armónicas y tienen un bajo Factor de potencia, para corregir el factor de potencia en estas aplicaciones se tienen reactores con diseños técnicos extremadamente diferentes.

Para la compensación del factor de potencia son usados los reactores en combinación con los capacitores y esto ayuda a aliviar la red de energía reactiva y reducir el contenido armónico.

Al contrario de los transformadores se requiere alto conocimiento técnico para la selección y diseño de los reactores y circuitos del filtro, por lo cual se requiere un estudio de factor de potencia.

Disponibles en capacidades comerciales de 25 kvar en 240V y de25 Kvar hasta 50 Kvar en 480 V.

Características

Reduce el contenido armónico

Corrige el bajo factor de potencia

Perdidas muy bajas Alta linealidad

Incluyen protección térmica

Para filtrar de la 2ª a la 50ª Armónica

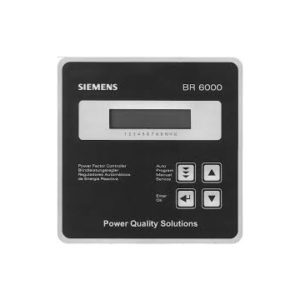

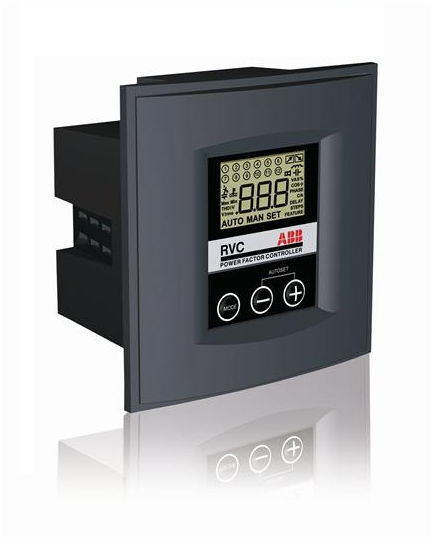

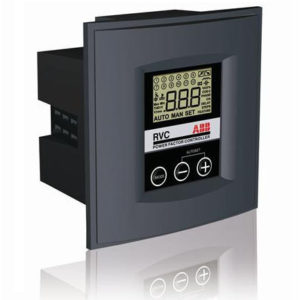

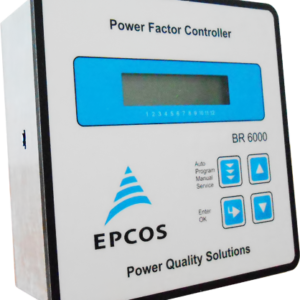

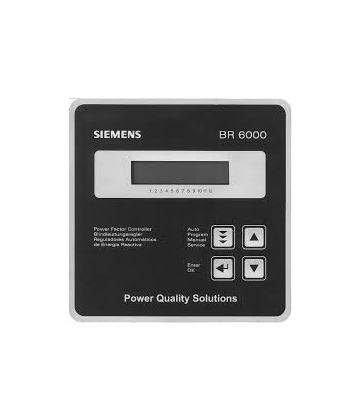

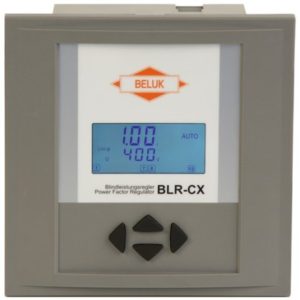

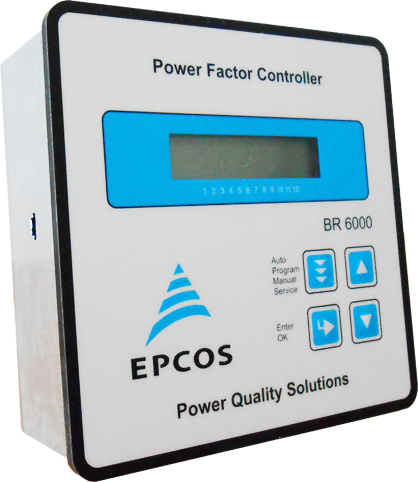

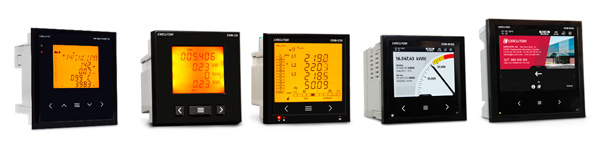

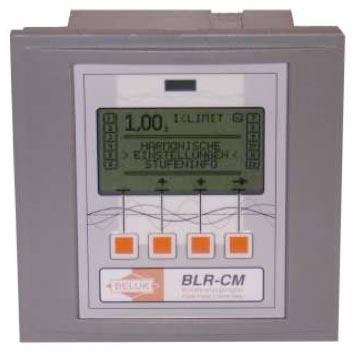

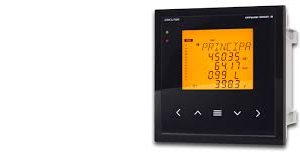

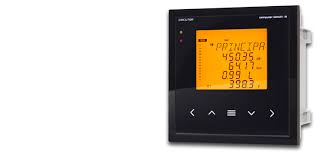

Regulador de energía reactiva

Este controlador se distingue por su fácil manejo atraves de un display controlado por menus. Su facilidad de uso y clara visualización de los mensajes en el idioma del país donde se utiliza.

Otra característica importante es la posibilidad de editar, Además de las series de control ya existentes, cualquier otra serie, lo cual permite utilizar el regulador para cualquier Sistema de corrección del factor de potencia. El regulador visualiza los diferentes parámetros  de la red como son Kva, kw, kvar, f.p., distorsión de armónica, amps.

Disponibles en capacidades comerciales de 6 a 12 pasos

Características

Salidas: 6 y 12 pasos

Potencia de conexión de salidas de relé: 250 vca, 1000w

Número de salidas activas: programable

Numero de series de control: 20

Series de control de edición libre: 1

Principio de regulación: seleccionable, funcionamiento de 4 cuadrantes (conexión lineal, circular o inteligente)

Tensión del servicio: 250 vca, 60hz

Tensión de medida: 30 a 300 vca (l-n) a 60 hz

Corriente medida: de 1 a 5 amps seleccionables

Consumo: menor a 5va

Sensibilidad: 40ma/ 10 ma

Pasos/salto/omisión de pasos: programables

Tiempo de conexión: seleccionable de 1seg a 20 min.

Tiempo de desconexión: seleccionable de 1seg a 20 min.

Tiempo de descarga: seleccionable de 1 seg a 20 min.

Rele de alarma: de serie

Disparo por falta de tensión: de serie

Visualizacion de parámetros de red: tensión, corriente,

Factor de potencia, potencia activa, potencia aparente, Potencia reactiva, frecuencia, temperatura, distorsión armónica (thd).

Memorización de valores máximos: tensión, corriente,Factor de potencia, potencia activa, potencia aparente, potencia reactiva, frecuencia, temperatura, distorsión armónica (thd).

Memorización de tiempo de funcionamiento: si, de cada condensador

Memorización del número de conexiones: si, de cada salida.

Memoria de errores: registro de los últimos 8 errores

Rango de medición de temperatura: 0-100 c

Envolvente: para montaje empotrado en cuadro de mando din 43700, 144mm x 144mm x 55mm

Peso: 1 kg

Temperatura ambiente de funcionamiento: de -10 a +60c

Factor de potencia: deseado

Índice de protección según norma din 4050: parte frontal ip 50, parte trasera ip 20.
